Aufbau eines China - 450 3D Heli
Rotordurchmesser ca. 700mm

meiner Meinung nach, ein Klon des Align 450 / alle Teile aus China

die Hubi Zelle kostet unter € 20.- richtig gelesen unter € 20.-

Die Fracht von Hongkong kostet € 30.- also alles in allem ist man mit € 50.- dabei.
Der Alu-Rotorkopf ist für € 40.- zu haben.

Ein ferngesteuerter Modellhubschrauber in RTF-Ausführung verspricht ein flugfähiges Helimodell, dass nach der Entnahme aus der Verkaufspackung und dem Aufladen des Flugakkus sofort flugtauglich sein soll  ;-)

Ich wollte diesen Heli einmal testen und siehe da, dass Teil funktioniert einwandfrei.

Die Aufbauanleitung des Herstellers


chinaheli

Die Besten Links für den Hubschrauber Piloten:

Rotorköpfe und Heckrotorgetriebe um ca. € 40.- mit der Fracht bei Top-racing 2007

wo kann ich diesen Hubi um € 50.- bestellen bei Airwave, oder zone2you eine sehr gute Firma, wenn es mal schnell gehen soll.

Helischool eine gut aufbereitete Seite zum schnellen lernen

RC-Heli-Lexikon Grösstes Online-Lexikon für Modellhelikopter knapp 700 Stichwörter!

-------------------------------------------------------------------------------

ARF 450 RC

Helicopter 6CH 3D R/C Heli CNC

meiner Meinung nach ist dies der Klon vom Align 450.

Das Chassis ist aus eloxiertem Aluminium und der Rotorkopf ist komplett aus ALU gefertigt. Die Verarbeitung aller Teile ist sehr gut, scharfe Kanten sind nicht feststellbar. Die Aufnahme des Flugakkus geschieht am Aluträger, die Arretierung ist mit einem Klettband vorbildlich realisiert.

Eine ausgewogene Schwerpunktlage wird hiermit erreicht. Der Regler ein Turnigy 30-40A verfügt über einen wichtigen Kühlkörper und einen für den Heli wichtigen Govener Mode.
Die 120°-Taumelscheibe verfügt über drei Anlenkpunkte mit kollektiver Blattverstellung (CCPM).
Mit dem Helicopter 6CH 3D R/C Heli sind auch Autorotations-Landungen möglich.

Die Cockpithaube ist aus GFK, nicht wie bei manchen anderen Herstellern aus Plastik gefertigt, außerdem ist sie mehrfärbig sauber lackiert.

Der Rotorkopf und das Heckrotorgehäuse ist in Blau oder Gold eloxiertem Aluminium als Zubehör erhältlich.


teile des hubis

rotorkopf



Technische Daten      Belt CP / Alu
Arbeitsschritte am Heli
Rotordurchmesser:
700mm

Zollfrei unter €20.-
Länge:
650mm
Schachtel öffnen
Schrauben sichern
Rohzellengewicht:
580Gramm
Abfluggewicht:
730Gramm
Riemenspannung
Motor: Turnigy 2836
Elektroantrieb
Rudermaschinen:
Bluebirds
Empfangsanlage:
Assan 7K
Empfänger - Einbau
Stromversorgung:
Zippy 2100mAh
Rotorblätter
fliegen, fliegen,.....
Kreisel:
Futaba 401

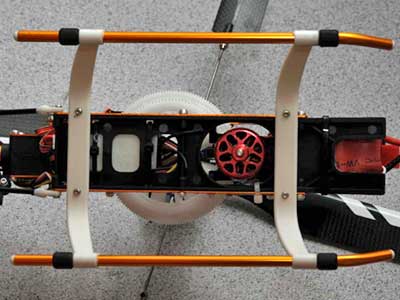

Kufen anbringen

Die Gesamtkosten des Helis belaufen sich je nach Gyro und Servos + Akku + Motor auf ca. € 200.-
mit dem Futaba Gyro-Servo GY 401 kommen, wenn es in China bestellt wird, noch € 100.- dazu.

Der Helicopter 6CH 3D R/C Heli ist auch 3D-und kunstflugtauglich, Standardfiguren wie Looping, Stallturn und Rollen lassen sich ohne Probleme abfliegen. Der Heli mag mit Sicherheit nicht die erste Wahl für einen 3D-Wettkampfpiloten darstellen, dennoch überzeugt der Helicopter 6CH 3D R/C Heli als guter Trainings- und Übungshelicopter und kann als erste Wahl für den Einstieg in den ferngesteuerten Modellhelicopter mit Heckantrieb gewählt werden.

Einzig die Gebrauchsanweisung, die nicht in deutscher Sprache umgesetzt wurde, trübt das allgemein gute Bild. Es gibt in der 450er Klasse genügend Anleitungen zum Downloaden.

Für die speziellen Einstellungen für den Gebrauch des Helicopter 6CH 3D R/C Heli im 3D-Modus, sollte der Rat eines erfahrenen Helipiloten eingeholt werden.



Servo-einbau: als Servos verwende ich Bluebirds welche Digital und absolut spielfrei sind.

servo

servo

Akkueinbau: als Akkus verwende ich 2100 mAh von Zippy mit 30-40C

akku

akku

Kreisel befestigen:

gy401

gy401

einige Bilder vom Alu - Rotorkopf, sehr gute Verarbeitung.

rotorkof

rotorkof
rotorkof

rotorkof

Heckrotor und dessen Anlenkung:

das Heckrotorgehäuse macht einen tadellosen Eindruck, die Steuerbrücke arbeitet genau und spielfrei.

heckrotor

heckrotor
heckrotor

heckrotor

Heckrohr Abstrebung:

heckrohr abstrebung

heckrohr abstrebung

Zahnräder:

zahnraeder

zahnraeder

Motoreinbau: als Ritzel verwende ich eines mit 12 Zähnen

motoreinbau

motoreinbau

Trainingsgestell: dieses Teil verwende ich von meinen Blelt CP

trainingsgestell

trainingsgestell

Ersatzteile! einfach einen neuen Hubi bestellen

dies ist billiger als die Ersatzteile einzeln zu kaufen.

ersatzteile

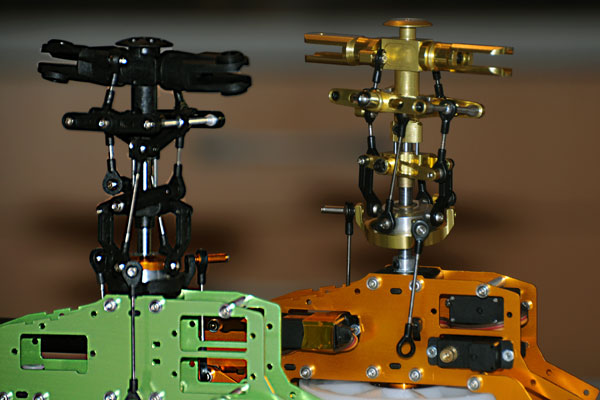

unterschied Plastik oder Alu Rotorkopf

habe beide Versionen getestet, Schweben, Loops, Rollen, Überschläge und Turns mehr kann ich derzeit noch nicht (bin noch am üben).
ich kann keinen nennenswerten fliegerischen Unterschied zwischen Plastik und Alu feststellen.

ersatzteile

und nun ab zum fliegen.......



Meine-450 Familie:

belt cp

align belt cp
belt cp

align belt cp





Wer in der Aufbauanleitung Rechtschreibfehler findet, darf sie behalten ;-)

viel Freude beim Aufbau und Flug wünscht euch Pertlwieser Heimo
